HotBed Agro Smart Control
Многофункциональный контроллер автоматизации и управления системами полива и гидропоники Hotbed Agro
Что умеет HotbedAgro?
Hotbed Agro регулирует рост растений в теплице в оптимальном режиме в соответствии с заданными параметрами и поддерживает комфортные параметры температур, влажности, освещенности . Прибор контролирует параметры в теплице и сигнализирует о существенных отклонениях, при возникновении внештатных ситуаций или отключении напряжения питания.
Забудьте о рутине
Доверьте контроль над урожаем искусственному интеллекту. А себе оставьте удовольствие от результата.
Идеальные условия для урожая
Повышение урожайности на основе точных данных Система автоматически корректирует параметры для выращивания ваших растений
Полный контроль на расстоянии
Основа автоматизации фермы и залог вашего спокойствия. Забудьте о ручном поливе. HBAC интегрируется с системой капельного полива и управляет насосами через реле мощности, обеспечивая точную автоматизацию полива и подачи питательных веществ

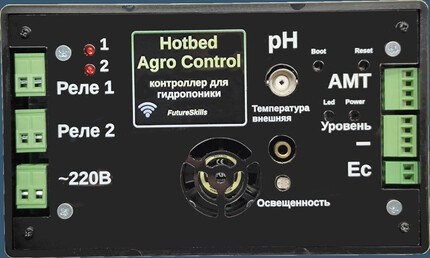

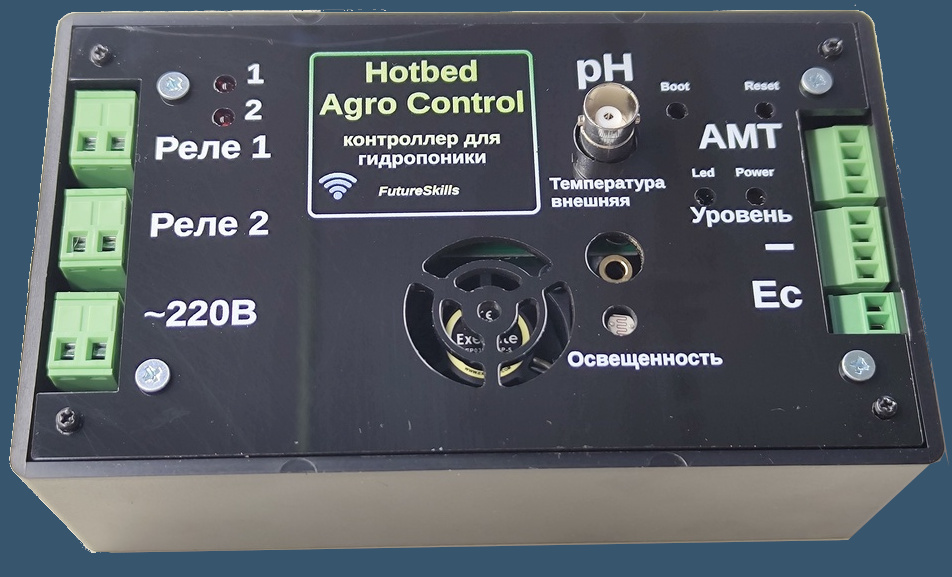

Описание контроллера
Измеряет все основные необходимые показатели:
- температуру и влажность воздуха
- температуру раствора
- освещенность
- ЕС питательного раствора
- рН питательного раствора
- уровень воды в баке в трех диапазонах (мин, макс, среднее)
Функционал управления
Управляет по расписанию двумя реле. Которые при необходимости по расписанию включают освещение или насос для подачи питательного раствора.
Бренд - Future Skills.
Связь и управление
Работает по беспроводному протоколу WIFI, умеет самостоятельно организовать точку доступа для работы без wifi роутера.
Доступ к настройкам контроллера возможен через встроенный локальный WEB сервер.

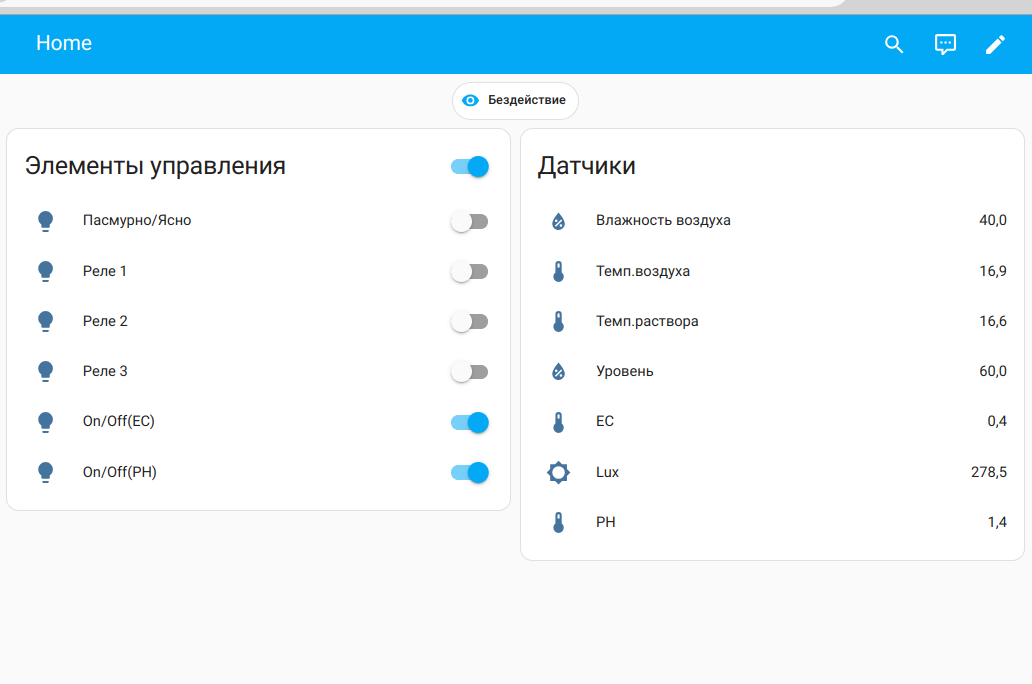

Через интеграцию MQTT может пересылать данные на Home Assistant для автоматизации управления по заранее заданным сценариям.
Преимущества контроллера
Забудьте о ручном поливе
Контроллер сам управляет насосами и клапанами по расписанию. Подача питательного раствора происходит точно в срок, без вашего участия — даже если вы отсутствуете неделю.
Круглосуточный присмотр
Hotbed Agro непрерывно измеряет температуру, влажность, освещенность, pH и EC раствора. Вы всегда в курсе состояния растений через смартфон — не нужно ходить в теплицу каждый день.
Мгновенные оповещения
Контроллер предупредит о низком уровне раствора, отклонениях температуры или отключении электричества. Вы узнаете о проблеме раньше, чем она повлияет на урожай.
Экономия времени и сил
Раньше вы тратили час в день на обход теплицы? Теперь Hotbed Agro делает это за вас. Достаточно заглянуть в приложение на пару минут — все показатели перед глазами.
Управление с дивана
Веб-интерфейс открывается на смартфоне, планшете или компьютере без установки приложений. Настройте полив, посмотрите графики — из дома или с работы.
Растения скажут спасибо
Точный контроль микроклимата и питания — залог крепкой рассады и обильного урожая. Hotbed Agro поддерживает идеальные условия 24 часа в сутки, без выходных и праздников.
Начать легко
Подключили датчики, задали параметры — и контроллер работает. Никакого программирования: все настройки через понятный веб-интерфейс. Первый урожай под автоматикой уже через месяц.
Отпуск без волнений
Уехали на две недели? Hotbed Agro продолжит поливать, досвечивать и проветривать теплицу по графику. Вернетесь — а растения в полном порядке.
Стабильный урожай круглый год
Автоматика исключает человеческий фактор: забыли полить, не проветрили, перелили. С Hotbed Agro каждый день — идеальный день для ваших растений.
Надежная функциональность
Оригинальная прошивка Hotbed Agro позволяет подключить контроллер к исполнительным элементам в теплице и диагностировать возможные проблемы как с котлом, так и со связью по WiFi, выполняет передачу данных по MQTT в Home Assistant.
Универсальное управление
Управление контроллером и подключенными к нему исполнительными элементами осуществляется по WiFi через веб-интерфейс со смартфона, планшета или персонального компьютера без установки какого-либо специального приложения.
Простая настройка
При начальной настройке или при отсутствии роутера WiFi контроллер создает свою точку доступа и включает Captive portal, который с одной стороны позволяет подключиться к WiFi роутеру, а с другой стороны является веб-интерфейсом для управления контроллером.
Удаленный доступ
Для удаленного доступа к контроллеру в домашней сети WiFi можно использовать персональный облачный сервер и приложение для Android. Возможно использование нескольких других вариантов удаленного доступа.
Возможные сценарии использования
Гроубокс c гидропоникой:
управление освещением и подачей раствора, контроль температуры, EC и PH раствора, температуры и влажности воздуха

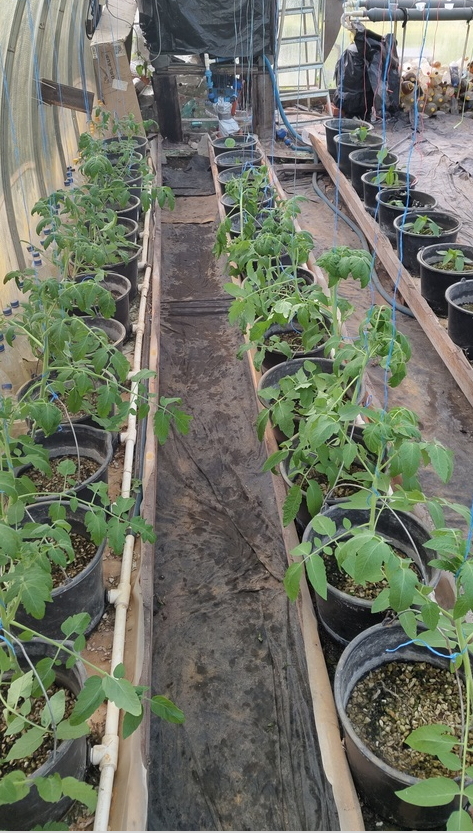

Теплица c гидропоникой:
управление проветриванием/обогревом и подачей раствора, контроль температуры, EC и PH раствора, температуры и влажности воздуха
Питание
Подается от сети 220В
С контроллером Hotbed Agro вы можете быть уверенным в работоспособности системы мониторинга состояния в теплице, заботитесь о своих растениях во время своего отсутствия.

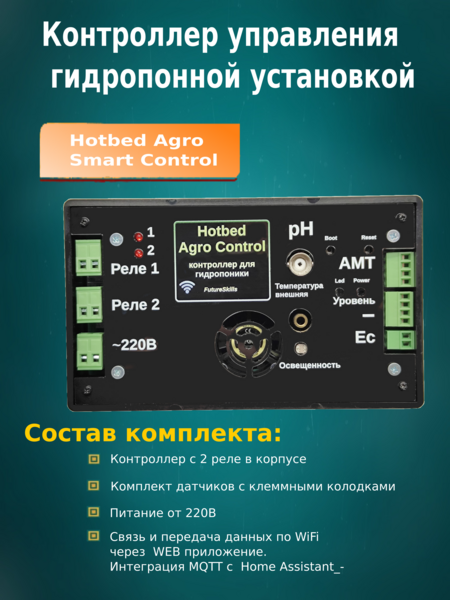

Состав комплекта

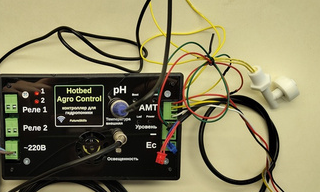

Основные компоненты

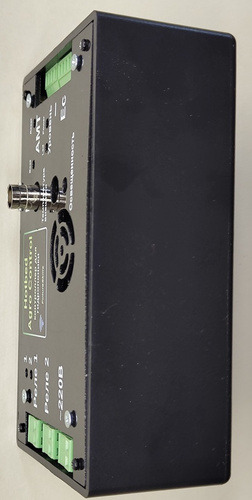

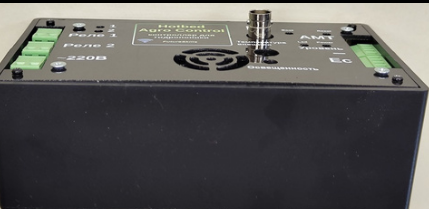

- Основной блок в корпусе Hotbed Agro Smart Control
- Кабель питания
- Руководство пользователя (Подключение, первые шаги)
- Комплект датчиков
- Упаковка (коробка)

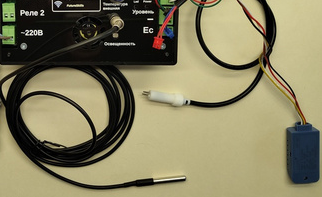

Комплект датчиков включает:
- датчик температуры воздуха АМТ1001
- датчик влажности воздуха АМТ1001
- датчик температуры раствора DS18B20
- датчик кислотно-щелочного баланса pH
- датчик уровня солей EC
- датчик уровня раствора в баке Геркон с магнитом
- встроенный датчик освещенности
- встроенное реле 220В - 2 шт.
Технические параметры
Параметры подключаемых датчиков
- Датчик EC (0.1 - 3.5 мСим/см)
- Датчик PH (3.0 - 9.5 рН)
- Датчик освещенности встроенный (0 - 120 кЛк)
- Датчик температуры DS18B20 в гильзе (-30° ‒ +100°C)
- Датчик температуры и влажности воздуха АМТ1001 (температура -10° ‒ +70° С, влажность 0-100 %)
- Датчик положения уровня трехпозиционный
Исполнительные устройства и компоненты
- Исполнительные устройства: два реле HJR-3FF-S-Z3T (220В 7А)
- Модуль микроконтроллера: ESP WROOM32
- Габариты с упаковкой: 300*250*90 мм
- Вес: 1500 гр
Руководство и документация
Основные ресурсы
- Репозиторий с исходниками и прошивками для ESP32 (esp32dev) на гитхабе: https://github.com/woronin/HotbedAgroControl
- Канал поддержки Hotbed Agro в Telegram: https://t.me/hotbed_agro
- Инструкция краткая как настроить MQTT (mosquitto): Ссылка на инструкцию
Документация
- Первые шаги: HotBed_first_steps.pdf
- Руководство пользователя: HotBed_user_guide02.pdf
- Руководство программиста: HotBed_programmer_guide.pdf
- Описание автоматов в проекте: HotBed_automata_guide.pdf
- Распиновка платы: Hotbed_pinout.pdf
Описание датчиков (DataSheet)
- Датчик аналоговый температуры и влажности воздуха AMT1001: amt1001datasheet.pdf
- Датчик цифровой температуры раствора DS18B20: DS18B20.pdf
- Датчик pH сенсор: ph-sensor-ph-4502c.pdf
- Фото резистор: lux.pdf
